钢铁常温发黑具有节能、高效、设备简单、操作方便和基本无环境污染等特点。从小件到面积较大、形状复杂、不同钢种的工件均可应用。但由于前处理难，各类发黑剂都存在不同弊病，该项技术推广很不平衡。笔者结合多年生产实践，谈谈生产应用中的工艺控制和改进措施，供同行参考。

工艺流程

一般为化学除油→热水洗→清水洗→强腐蚀→二次清水洗→化学除油→热水洗→清水洗→弱腐蚀→二次清水洗→常温发黑→二次清水洗→浸脱水油→送验。

前处理

钢铁常温发黑前处理主要是除油和除锈，一般采用化学除油、盐酸腐蚀，也有应用湿法喷砂的。具体工艺笔者以前做过详细介绍。常温发黑液呈酸性，发黑前工件表面要求全润水，才能有效地保证黑膜的牢固度，否则再好的发黑剂也不能出合格产品。多年实践证明，无论是单独用除油剂，还是低浓度三大碱添加除油剂的除油槽，都要在50℃左右加热，以加快除油速度。操作时如果采用短时间（3～5min）除油、除锈交叉作业，工效明显提高。

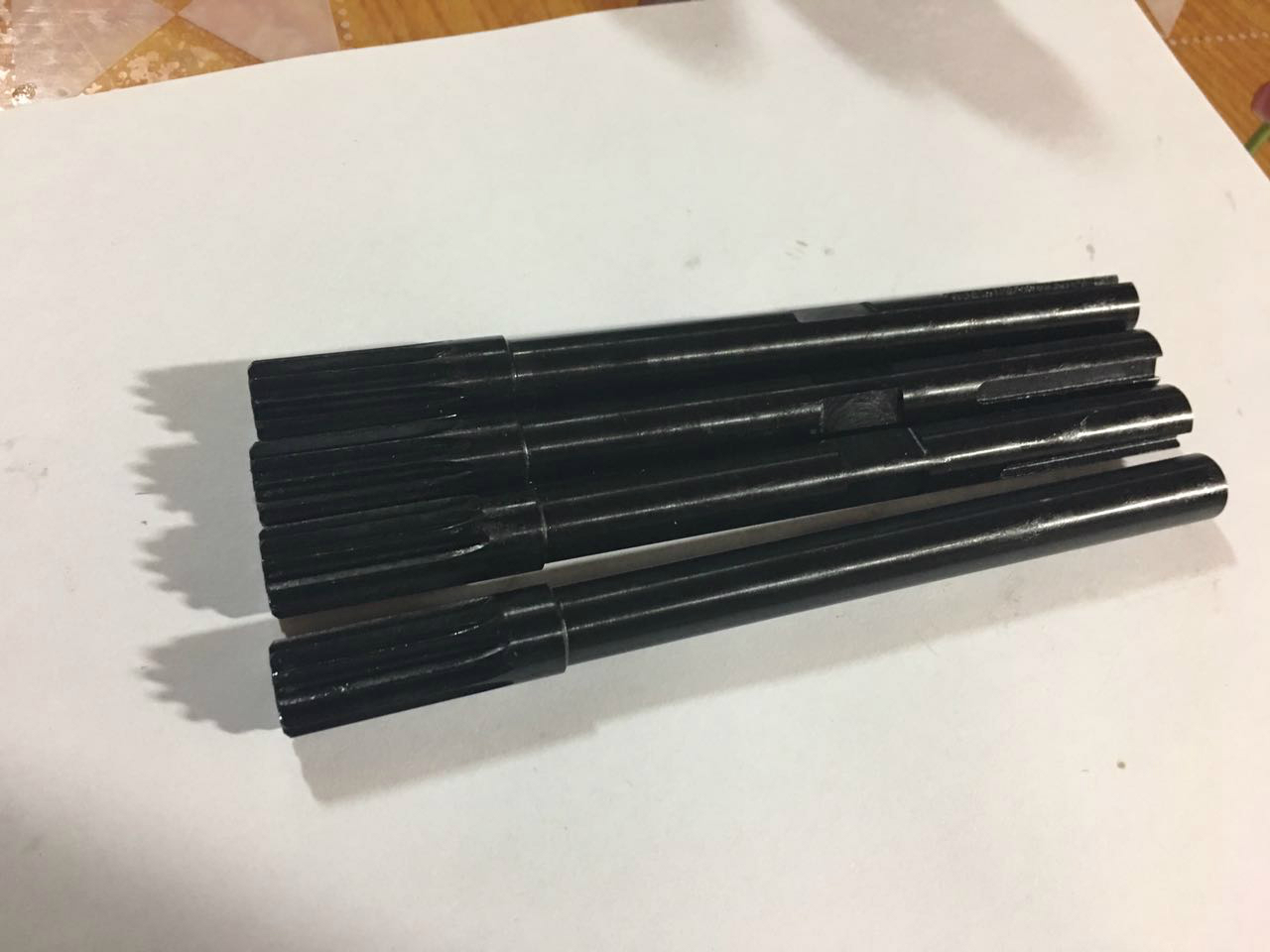

常温发黑

钢铁常温常州发黑剂自80年代中期国内开发以来，市场商品逐渐增多。生产应用效果大体都是膜的结合力不如高温发黑的，溶液稳定差等。

HH902钢铁常温发黑剂在这两方面有较大突破。笔者所在厂几年生产实践证实，膜的牢固度无需等待24h的后效，就能获得结合力良好的黑色膜层，完全可同高温发黑媲美。溶液稳定性方面，工作液产生白色沉淀少，也不易影响膜层质量，不需经常调整；母液存放两年以上无沉淀，效果不变。

ZT发黑剂将丙烯酸类涂料添加在发黑剂内，两工序合二为一，简化生产。膜的结合力、耐蚀性良好，只是黑膜黑度偏淡蓝颜色。

溶液维护与调整常温发黑时，钢铁表面活化产生Fe2＋，过量Fe2＋与Se2－反应生成白色沉淀；在氧化剂存在的条件下，Fe2＋氧化为Fe3＋反应也生成沉淀，均无谓消耗溶液内Se2－，缩短使用寿命，生产中应采取如下措施：

（1）生产线设计　发黑槽前两只清水槽要用硬塑板或钢板槽内衬软塑料板制作，以防铁槽生锈污染清水，在生产中将Fe2＋带入发黑槽。

（2）发黑用器皿　小批量生产用塑料篮，批量生产用钛篮、钛框、钛滚桶等，杜绝发黑时产生Fe2＋和消耗发黑剂。钛器皿虽一次性投入资金较多，但耐酸碱，又与发黑剂不起反应，使用寿命10年以上，综合计算还显著降低生产成本。

（3）发黑槽加盖　停工时将溶液用塑料盖盖严，防止空气中氧气入内，减慢Fe3＋生成速度而减少沉淀物的形成。

定期用精密试纸检查溶液pH值，高于2.6以上就要加以调整。比较简单的办法是，先将溶液自然沉淀过滤，补加母液使工作液恢复到pH2.4范围即可继续发黑。

如果不是批量生产，发黑液配制以每批零件量计算，一次性发黑药液用完为原则，这样不但保证黑膜均匀，结合力好，还能避免由于溶液存放时自我消耗。
