罗经理：18151729873
联系人：陆经理
电 话：15961125525
网 址：www.jstjfh.cn

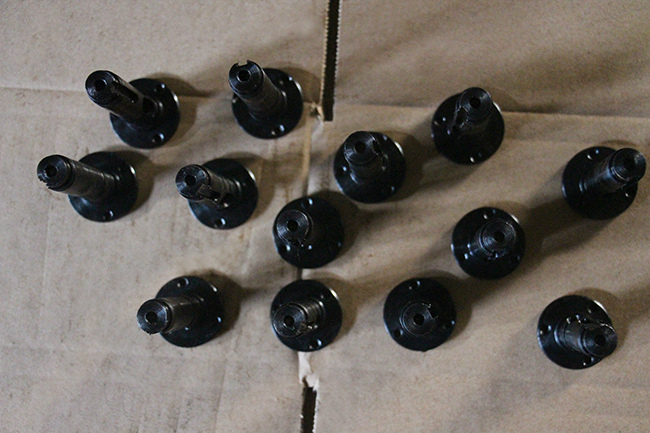

钢制件的表面发黑处理，也有被称之为发蓝的。 其原理是将钢铁制品表面迅速氧化,使之形成致密的氧化膜保护层。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
一种常温无锡发黑处理工艺，主要由以下工艺步骤完成：1)清洗；
2)脱脂：工件必须完全浸入脱脂液中；脱脂液浓度ph值12-14，处理时间10-30min，每过3-5分钟上下抖动几次，药液浓度低于ph12时补充脱脂粉；
3)水洗；4)酸洗：酸洗液浓度ph值2-4，处理时间5-10min；5)水洗；6)发黑：池液浓度ph值2.5-3.5，处理时间10-12min；7)水洗；8)吹干；9)上油。
本发明有益的效果是：1.发黑安全不用电，用碱性高温发黑需100％用电。2.提高工效：共需1-2分钟。3.发黑成本低，设备简单，操作方便；对发黑时间作了严格的控制。
4.工艺适应性强：解决了球墨铸铁不能发黑的难题。 发黑为了耐磨和防锈。
